Οι κοιλοδοκοί θερμής έλασης μαύροι είναι δομικά στοιχεία που χρησιμοποιούνται κυρίως στην κατασκευή κτιρίων και γεφυρών. Είναι σχεδιασμένοι να παρέχουν υψηλή αντοχή και ταυτόχρονα να μειώνουν το βάρος της κατασκευής, προσφέροντας έτσι μεγαλύτερη οικονομία στο κόστος των υλικών. Συχνά χρησιμοποιούνται σε πλαίσια που απαιτούν μεγάλη υποστήριξη, όπως σε βιομηχανικές εγκαταστάσεις και εμπορικά κτίρια.
| ΕΙΔΟΣ | Κοιλοδοκοί θερμής έλασης μαύροι τετράγωνοι και παραλληλόγραμμοι Acc ΕΝ 10219-1 & 2. |
| ΠΟΙΟΤΗΤΑ ΧΑΛΥΒΑ | ΚΟΙΛΟΔΟΚΟΙ ΘΕΡΜΗΣ ΕΛΑΣΗΣ σε ποιότητα χάλυβα St 37.2 S235JR , St52.3 S355J2 κατά ΕΛΟΤ EN 10025. |
| ΜΗΚΟΣ | Μήκος 6 m και 12 m πάχος από 1,8χιλ. έως 10χιλ. |
| Δυνατότητα κοπής σε ειδικά μήκη , κοπής διάτρησης , αμμοβολής βαφής , γαλβανίσματος εν ψυχρώ και εν θερμώ | |
| ΤΕΤΡΑΓΩΝΟΙ ΚΟΙΛΟΙ ΔΟΚΟΙ (EN 10219-2) | |
| ΟΡΘΟΓΩΝΙΟΙ ΚΟΙΛΟΔΟΚΟΙ (EN 10219-2) |

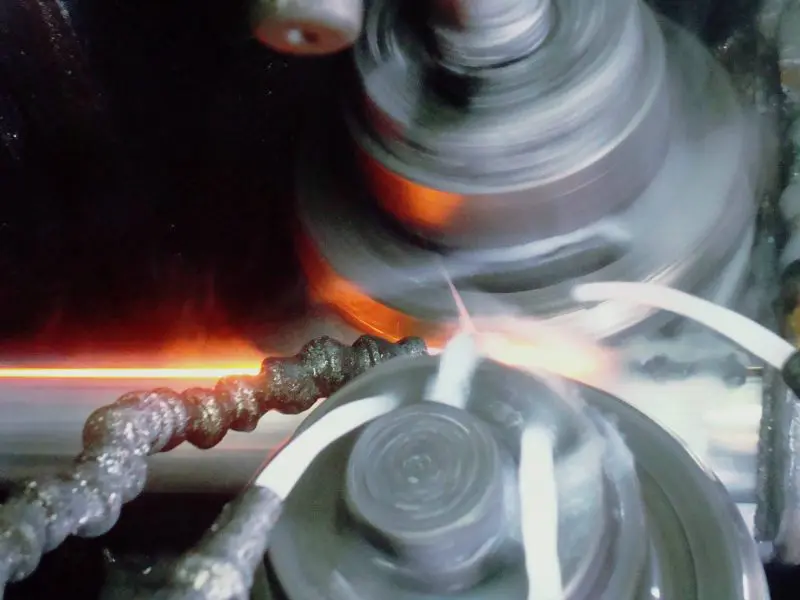

Οι κοιλοδοκοί τετράγωνοι και ορθογώνιοι διατίθενται σε ευρεία γκάμα διατομών και πάχους τοιχώματος. Η ραφή – συγκόλληση τους γίνεται με την μέθοδο υψίσυχνης συγκόλλησης (HFI).
Παράγονται από λαμαρίνα Θερμής έλασης, μαύρη, σε διάφορες ποιότητες, όσον αφορά την σκληρότητα. Έχουν ευρεία γκάμα εφαρμογών. Χρησιμοποιούνται σε πάσης φύσεως μεταλλική κατασκευή, καθώς και σε έργα υποδομής, στην κατασκευή μεταλλικών κτηρίων, σε κολώνες στεγάστρων, χωροδικτυώματων, στην κατασκευή γεωργικών μηχανημάτων κ.λ.π.
https://esteel.gr/koilodokoi-solines/
https://www.facebook.com/media/set/?set=a.1983878791638721&type=3
https://esteel.gr/shop/koilodokoi-galvanize-en-thermo/
https://esteel.gr/product-category/koilodokoi-solines/strantzarista/
ΘΕΩΡΗΤΙΚΑ ΒΑΡΗ ΚΙΛΑ/ΜΕΤΡΟ ΚΟΙΛΟΔΟΚΟΙ ΤΕΤΡΑΓΩΝΟΙ ΘΕΡΜΗΣ ΕΛΑΣΗΣ
| ΔΙΑΣΤΑΣΕΙΣ | ΠΑΧΟΣ MM | ||||||||||
| a | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 8.0 | 10.0 | 12.5 | 16.0 | 20.0 |
| (mm) | ΘΕΩΡΗΤΙΚΟ ΒΑΡΟΣ (Kg/m) | ||||||||||
| 30×30 | 1.68 | 2.03 | 2.36 | ||||||||
| 40×40 | 2.31 | 2.82 | 3.30 | 4.20 | |||||||
| 50×50 | 2.93 | 3.60 | 4.25 | 5.45 | 6.56 | ||||||
| 60×60 | 3.56 | 4.39 | 5.19 | 6.71 | 8.13 | ||||||
| 70×70 | 4.19 | 5.17 | 6.13 | 7.97 | 9.70 | 11.33 | |||||
| 80×80 | 4.82 | 5.96 | 7.07 | 9.22 | 11.27 | 13.20 | 16.40 | ||||
| 100×100 | 8.96 | 11.70 | 14.40 | 17.00 | 21.40 | ||||||
| 120×120 | 10.80 | 14.20 | 17.50 | 20.70 | 26.40 | ||||||
| 140×140 | 16.80 | 20.70 | 24.50 | 31.40 | |||||||
| 150×150 | 18.00 | 22.30 | 26.40 | 33.90 | |||||||
| 180×180 | 21.80 | 27.00 | 32.10 | 41.50 | 50.70 | 60.50 | |||||
| 200×200 | 30.10 | 35.80 | 46.50 | 57.00 | 68.30 | ||||||
| 220×220 | 33.20 | 39.60 | 51.50 | 63.20 | 76.20 | ||||||
| 250×250 | 38.00 | 45.20 | 59.10 | 72.70 | 88.00 | ||||||
| 260×260 | 47.10 | 61.60 | 75.80 | 91.90 | |||||||
| 280×280 | 50.89 | 66.60 | 82.07 | 99.73 | 124.01 | ||||||
| 300×300 | 54.70 | 71.60 | 88.40 | 108.00 | 134.00 | ||||||
| 320×320 | 58.43 | 76.65 | 94.64 | 115.43 | 144.10 | 174.92 | |||||
| 350×350 | 64.08 | 84.20 | 104.00 | 127.00 | 159.00 | 193.76 | |||||
| 400×400 | 96.75 | 120.00 | 147.00 | 184.00 | |||||||
| 500×500 | 151.16 | 186.08 | 234.54 | ||||||||
ΘΕΩΡΗΤΙΚΑ ΒΑΡΗ ΚΙΛΑ/ΜΕΤΡΟ ΚΟΙΛΟΔΟΚΟΙ ΟΡΘΟΓΩΝΙΟΙ ΘΕΡΜΗΣ ΕΛΑΣΗΣ
| Διαστάσεις | ΠΑΧΟΣ(S) m | ||||||||||
| a | b | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 8.0 | 10.0 | 12.5 | 20.0 |
| (mm) | (mm) | Θεωρτικό βάρος (Kg/m) | |||||||||
| 40 | 20 | 1.68 | 2.03 | 2.36 | |||||||
| 50 | 30 | 2.31 | 2.82 | 3.30 | |||||||
| 60 | 20 | 2.31 | 2.82 | 3.30 | |||||||
| 60 | 40 | 2.93 | 3.60 | 4.25 | 5.45 | 6.56 | |||||
| 70 | 30 | 2.93 | 3.60 | 4.25 | 5.45 | 6.56 | |||||
| 70 | 50 | 3.56 | 4.39 | 5.19 | 6.71 | 8.13 | |||||
| 80 | 40 | 3.56 | 4.39 | 5.19 | 6.71 | 8.13 | |||||
| 80 | 50 | 3.88 | 4.78 | 5.66 | 7.34 | 8.91 | |||||
| 80 | 60 | 4.19 | 5.17 | 6.13 | 7.97 | 9.70 | |||||
| 100 | 40 | 4.19 | 5.17 | 6.13 | 7.97 | 9.70 | |||||
| 100 | 50 | 4.47 | 5.56 | 6.60 | 8.59 | 10.50 | |||||
| 100 | 60 | 5.96 | 7.07 | 9.22 | 11.30 | 13.20 | |||||
| 100 | 80 | 8.01 | 10.50 | 12.80 | 15.10 | ||||||
| 120 | 40 | 7.07 | 9.22 | 11.30 | |||||||
| 120 | 60 | 8.01 | 10.50 | 12.80 | 15.10 | 18.90 | |||||
| 120 | 80 | 8.96 | 11.70 | 14.40 | 17.00 | 21.40 | |||||
| 120 | 100 | 9.90 | 13.00 | 16.00 | 18.90 | 23.90 | |||||
| 140 | 60 | 8.96 | 11.70 | 14.40 | |||||||
| 140 | 80 | 9.90 | 13.00 | 16.00 | 18.90 | 23.90 | |||||
| 140 | 100 | 10.80 | 14.20 | 17.50 | 20.70 | 26.40 | |||||
| 140 | 120 | 15.50 | 19.12 | 22.63 | 28.92 | ||||||
| 150 | 50 | 8.96 | 11.70 | 14.40 | |||||||
| 150 | 70 | 9.90 | 13.00 | 16.00 | 18.90 | ||||||
| 150 | 100 | 14.90 | 18.30 | 21.70 | 27.70 | ||||||
| 160 | 60 | 9.90 | 13.00 | 16.00 | 18.90 | ||||||
| 160 | 80 | 10.80 | 14.20 | 17.50 | 20.70 | 26.40 | |||||
| 160 | 100 | 15.50 | 18.12 | 22.63 | 28.92 | ||||||
| 160 | 120 | 16.80 | 20.70 | 24.50 | 31.40 | ||||||
| 160 | 140 | 18.00 | 22.30 | 26.40 | 33.90 | ||||||
| 180 | 60 | 14.20 | 17.50 | 20.70 | |||||||
| 180 | 80 | 15.50 | 19.12 | 22.63 | |||||||
| 180 | 100 | 16.80 | 20.70 | 24.50 | 31.40 | ||||||
| 180 | 120 | 18.00 | 22.30 | 26.40 | 33.90 | ||||||
| 200 | 100 | 18.00 | 22.30 | 26.40 | 33.90 | ||||||
| 220 | 140 | 21.80 | 27.00 | 32.10 | 41.50 | 50.70 | 60.50 | ||||
| 250 | 150 | 30.10 | 35.80 | 46.50 | 57.00 | 68.30 | |||||
| 260 | 180 | 33.20 | 39.60 | 51.50 | 63.20 | 76.20 | |||||
| 300 | 150 | 40.50 | 52.80 | 64.80 | 78.10 | ||||||
| 300 | 200 | 45.20 | 59.10 | 72.70 | 88.00 | ||||||
| 320 | 200 | 47.10 | 61.60 | 75.80 | 91.90 | ||||||
| 360 | 200 | 50.89 | 66.60 | 82.07 | 99.73 | ||||||
| 400 | 150 | 49.95 | 65.35 | 80.51 | 97.77 | ||||||
| 400 | 200 | 54.70 | 71.60 | 88.40 | 108.00 | 134.00 | |||||
| 500 | 200 | 64.08 | 84.20 | 104.00 | 127.00 | 159.00 | |||||
| 500 | 300 | 96.75 | 120.00 | 147.00 | 184.00 | ||||||
| 600 | 400 | 234.54 | |||||||||
