Δοκοί IPE – Διαστάσεις, Βάρη & Πρότυπα

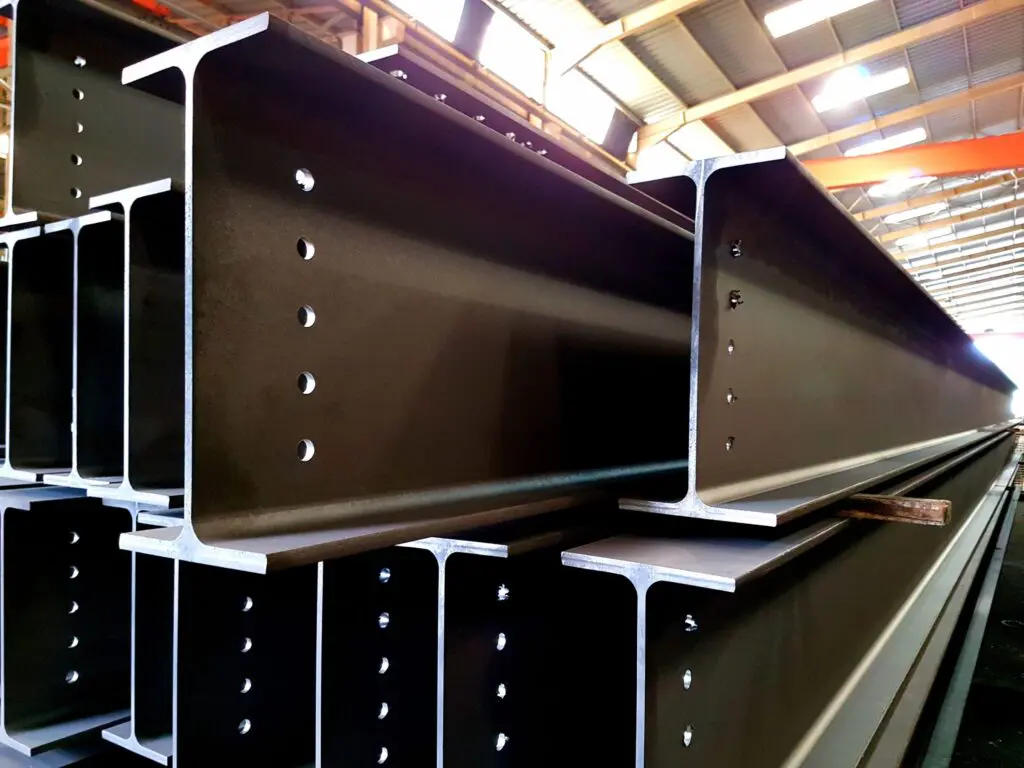

Οι δοκοί IPE είναι τυποποιημένες χαλύβδινες δοκοί ευρωπαϊκού τύπου με συμμετρική διατομή σχήματος Ι. Χρησιμοποιούνται ευρέως σε φέρουσες μεταλλικές κατασκευές, βιομηχανικά κτίρια, μεταλλικά πλαίσια και τεχνικά έργα, λόγω της καλής αναλογίας αντοχής προς βάρος και της προβλέψιμης μηχανικής συμπεριφοράς τους.
Δείτε τη βασική κατηγορία Δοκοί Κατασκευών της ESTEEL για όλους τους τύπους διατομών (IPE, IPN, HEA, HEB, UPN), τεχνικές πληροφορίες και διαθέσιμες επιλογές ανά έργο.
Τι είναι οι δοκοί IPE

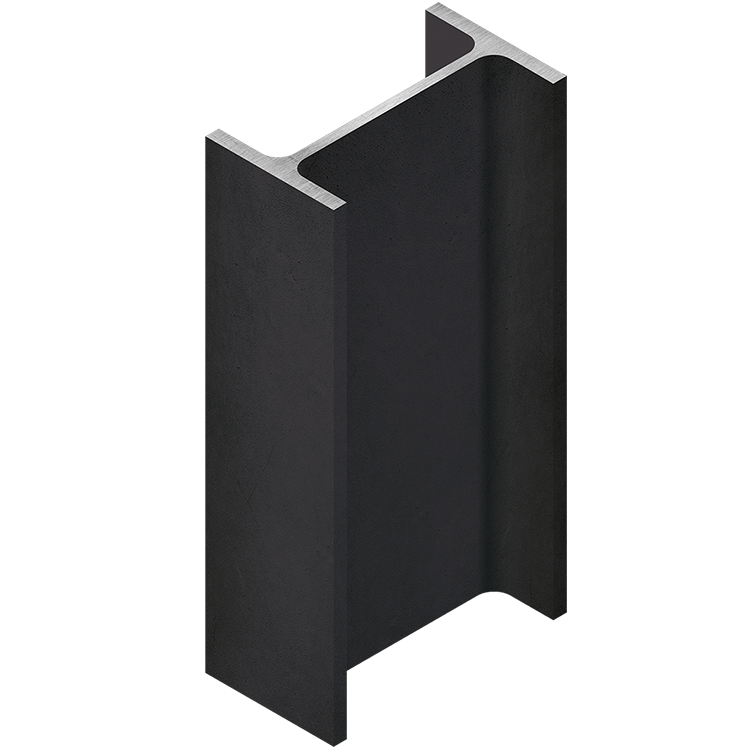

Οι δοκοί IPE (I-Profile European) είναι θερμής έλασης χαλύβδινες δοκοί με διατομή σχήματος “Ι”, σχεδιασμένες ώστε να προσφέρουν υψηλή αντοχή σε κάμψη με σχετικά χαμηλό ίδιο βάρος. Χρησιμοποιούνται ευρέως σε φέρουσες μεταλλικές κατασκευές και αποτελούν βασικό δομικό στοιχείο στη σύγχρονη οικοδομή και βιομηχανία.
Πλεονεκτήματα δοκών IPE
Οι δοκοί κατασκευών IPE ξεχωρίζουν για:
την καλή αναλογία αντοχής προς βάρος
την ευκολία στον υπολογισμό και τη μελέτη
τη μεγάλη διαθεσιμότητα τυποποιημένων διατομών
τη συμβατότητα με ευρωπαϊκά πρότυπα
Εφαρμογές δοκών IPE
Οι δοκοί χάλυβα IPE χρησιμοποιούνται σε:
μεταλλικά κτίρια και βιομηχανικές εγκαταστάσεις
πλαίσια, πατάρια και φέρουσες κατασκευές
γέφυρες και τεχνικά έργα
ενισχύσεις υφιστάμενων κατασκευών
Διαστάσεις & Θεωρητικά Χαρακτηριστικά Δοκών IPE
Οι διαστάσεις και τα μηχανικά χαρακτηριστικά των δοκών IPE καθορίζονται από τυποποιημένους πίνακες, οι οποίοι περιλαμβάνουν το ύψος διατομής, το πλάτος πέλματος, τα πάχη, το θεωρητικό βάρος και τις ροπές αντίστασης.
Τεχνική αναφορά (πρότυπο):
Οι διαστάσεις και τα θεωρητικά χαρακτηριστικά των δοκών IPE βασίζονται στο ευρωπαϊκό πρότυπο EN 10365 (CEN/CENELEC).
EN 10365 (CEN/CENELEC)
.
Διαστάσεις & βάρη δοκών IPE (kg/m)
Οι διαστάσεις και τα θεωρητικά βάρη των δοκών IPE καθορίζονται από τυποποιημένους ευρωπαϊκούς πίνακες. Τα στοιχεία περιλαμβάνουν το ύψος διατομής, το πλάτος πέλματος, τα πάχη, τη διατομή και το βάρος ανά μέτρο (kg/m), ώστε να διευκολύνεται ο στατικός υπολογισμός και η κοστολόγηση.
| Δοκός IPE | Βάρος (kg/m) | Ύψος h (mm) | Πλάτος b (mm) | Πάχος κορμού s (mm) | Πάχος πέλματος t (mm) | Διατομή F (cm²) | Ροπή Αντίστασης Wx (cm³) | Ροπή Αντίστασης Wy (cm³) |
|---|---|---|---|---|---|---|---|---|
| IPE 80 | 6,0 | 80 | 46 | 3,8 | 5,2 | 7,64 | 20,03 | 3,69 |
| IPE 100 | 8,1 | 100 | 55 | 4,1 | 5,7 | 10,32 | 34,2 | 5,79 |
| IPE 120 | 10,4 | 120 | 64 | 4,4 | 6,3 | 13,21 | 52,96 | 8,65 |
| IPE 140 | 12,9 | 140 | 73 | 4,7 | 6,9 | 16,43 | 77,32 | 12,31 |
| IPE 160 | 15,8 | 160 | 82 | 5,0 | 7,4 | 20,09 | 108,7 | 16,66 |
| IPE 180 | 18,8 | 180 | 91 | 5,3 | 8,0 | 23,95 | 146,3 | 22,16 |
| IPE 200 | 22,4 | 200 | 100 | 5,6 | 8,5 | 28,48 | 194,3 | 28,47 |
| IPE 220 | 26,2 | 220 | 110 | 5,9 | 9,2 | 33,37 | 252,0 | 37,25 |
| IPE 240 | 30,7 | 240 | 120 | 6,2 | 9,8 | 39,12 | 324,3 | 47,27 |
| IPE 270 | 36,1 | 270 | 135 | 6,6 | 10,2 | 45,94 | 428,9 | 62,20 |
| IPE 300 | 42,2 | 300 | 150 | 7,1 | 10,7 | 53,81 | 557,1 | 80,50 |
| IPE 330 | 49,1 | 330 | 160 | 7,5 | 11,5 | 62,61 | 713,1 | 98,52 |
| IPE 360 | 57,1 | 360 | 170 | 8,0 | 12,7 | 72,73 | 903,6 | 122,8 |
| IPE 400 | 66,3 | 400 | 180 | 8,6 | 13,5 | 84,46 | 1156 | 146,4 |
| IPE 450 | 77,6 | 450 | 190 | 9,4 | 14,6 | 98,82 | 1500 | 176,4 |
| IPE 500 | 90,7 | 500 | 200 | 10,2 | 16,0 | 115,5 | 1928 | 214,2 |
Σημείωση: Τα παραπάνω βάρη είναι θεωρητικά (kg/m). Η τελική μάζα μπορεί να παρουσιάζει μικρές αποκλίσεις ανά παρτίδα παραγωγής. Οι τιμές Wx και Wy δίνονται σε cm³ και χρησιμοποιούνται σε στατικούς υπολογισμούς.
Σημείωση: Ο πίνακας περιλαμβάνει τις πλέον διαδεδομένες τυποποιημένες διατομές δοκών IPE σύμφωνα με EN 10365. Δοκοί IPE μεγαλύτερων διαστάσεων (π.χ. IPE 550, IPE 600) διατίθενται κατόπιν ζήτησης.
Πρότυπο διαστάσεων δοκών IPE – EN 10365
Οι γεωμετρικές διαστάσεις και τα μηχανικά χαρακτηριστικά των δοκών IPE βασίζονται στο ευρωπαϊκό πρότυπο EN 10365, το οποίο καθορίζει τις τυποποιημένες διατομές θερμής έλασης για χαλύβδινες δοκούς. Το πρότυπο αυτό χρησιμοποιείται σε μελέτες, τεχνικές προδιαγραφές και έργα σε όλη την Ευρωπαϊκή Ένωση.
Τεχνικά Φυλλάδια & Πρότυπα Δοκών IPE (PDF)
Ενδεικτική γεωμετρία τυποποιημένης διατομής δοκού IPE σύμφωνα με EN 10365
Πρότυπο EN 10365 – Διαστάσεις & Γεωμετρία
Το EN 10365 ορίζει τα γεωμετρικά χαρακτηριστικά των δοκών IPE, όπως:
τις τυποποιημένες διαστάσεις διατομής
τις ανοχές κατασκευής
τα θεωρητικά βάρη (kg/m)
τα γεωμετρικά μεγέθη της διατομής (εμβαδό, ροπές αντίστασης κ.λπ.)
Με απλά λόγια, το EN 10365 απαντά στο ερώτημα:
«Τι σχήμα και τι διαστάσεις έχει μία δοκός IPE;»
Ποιότητα χάλυβα δοκών IPE – EN 10025
Το EN 10025 αφορά το υλικό κατασκευής της δοκού, δηλαδή:
την ποιότητα χάλυβα (π.χ. S235, S275, S355)
τις μηχανικές αντοχές
τη χημική σύσταση
τις απαιτήσεις πιστοποίησης του χάλυβα
Απαντά στο ερώτημα:
«Από τι χάλυβα είναι κατασκευασμένη η δοκός;»
Πώς συνδυάζονται τα δύο πρότυπα
Στην πράξη, μια δοκός IPE περιγράφεται και από τα δύο πρότυπα ταυτόχρονα:
Δοκός IPE σύμφωνα με EN 10365, κατασκευασμένη από χάλυβα ποιότητας S235 / S275 / S355 κατά EN 10025.
Ο σωστός αυτός συνδυασμός εξασφαλίζει:
τυποποιημένη γεωμετρία και βάρος
ελεγμένες μηχανικές αντοχές
συμμόρφωση με τις απαιτήσεις τεχνικών έργων και μελετών
Σημαντική διευκρίνιση
Το EN 10365 δεν ορίζει ποιότητα χάλυβα
Το EN 10025 δεν ορίζει διαστάσεις διατομής
Κάθε πρότυπο έχει ξεκάθαρο και συμπληρωματικό ρόλο.
Σημείωση:
Στις δοκούς IPE της ESTEEL Trade, οι διαστάσεις και τα θεωρητικά βάρη ακολουθούν το EN 10365, ενώ οι διαθέσιμες ποιότητες χάλυβα συμμορφώνονται με το EN 10025.
Συχνές Ερωτήσεις για Δοκούς IPE
Τι είναι το θεωρητικό βάρος δοκού IPE;
Το θεωρητικό βάρος εκφράζει το βάρος ανά μέτρο μήκους της δοκού, όπως προκύπτει από τη γεωμετρία της διατομής και την πυκνότητα του χάλυβα. Χρησιμοποιείται για προμελέτη και κοστολόγηση.
Ποιο είναι το βάρος δοκού IPE ανά μέτρο;
Το βάρος δοκού IPE εξαρτάται από τη διατομή.
Για παράδειγμα, η IPE 200 έχει θεωρητικό βάρος περίπου 22,4 kg ανά μέτρο,
ενώ η IPE 300 περίπου 42,2 kg/m.
Πώς διαβάζω τον πίνακα διαστάσεων δοκών IPE;
Ο πίνακας περιλαμβάνει γεωμετρικά χαρακτηριστικά (ύψος, πλάτος, πάχη) και μηχανικές ιδιότητες (ροπές αντίστασης). Τα στοιχεία αυτά βοηθούν τον μηχανικό στην επιλογή της κατάλληλης διατομής.
Σε ποιες κατασκευές χρησιμοποιούνται οι δοκοί IPE;
Χρησιμοποιούνται κυρίως σε φέρουσες μεταλλικές κατασκευές, πλαίσια, πατάρια, βιομηχανικά κτίρια και τεχνικά έργα.
Οι δοκοί IPE της ESTEEL διατίθενται κομμένες σε μήκος;
Ναι. Η ESTEEL Trade παρέχει δυνατότητα κοπής σε μήκος κατόπιν παραγγελίας, σύμφωνα με τις απαιτήσεις του έργου.
Κοπές & κατεργασίες δοκών IPE
Η ESTEEL Trade παρέχει δυνατότητα επεξεργασίας δοκών IPE κατόπιν παραγγελίας, ώστε το υλικό να παραδίδεται έτοιμο για χρήση στο έργο.
Κοπή σε μήκος (με επιπλέον χρέωση)
Αμμοβολή & βαφή με αστάρι (με επιπλέον χρέωση)
Γαλβάνισμα εν θερμώ (με επιπλέον χρέωση)
