Διάτρητες Λαμαρίνες με Στρογγυλές Οπές – Παράλληλη Διάταξη

Διάτρητες λαμαρίνες με στρογγυλές οπές σε παράλληλη διάταξη, διαθέσιμες σε διαφορετικές διαμέτρους οπών, βήματα, πάχη και διαστάσεις φύλλων.

Η παράλληλη διάταξη χρησιμοποιείται ιδιαίτερα για stand και συστήματα προβολής προϊόντων, πλάτες πάγκων και εργαλειοθηκών, διάτρητα panels εργαλείων, εκθετήρια καταστημάτων και πολλές ακόμη επαγγελματικές και βιομηχανικές εφαρμογές.

Επιλέξτε από τον παρακάτω πίνακα τον κατάλληλο συνδυασμό οπής Φ, πάχους και διάστασης λαμαρίνας και δείτε τα διαθέσιμα προϊόντα και τις τιμές.

Διάτρητες Λαμαρίνες Παράλληλης Διάταξης – Διαστάσεις & Τιμές

Στον παρακάτω πίνακα μπορείτε να συγκρίνετε τα διαθέσιμα προϊόντα ανά διάμετρο οπής, βήμα διάτρησης, πάχος, υλικό και διάσταση φύλλου.

Οι τιμές αφορούν τα συγκεκριμένα διαθέσιμα προϊόντα. Για διαφορετικές διαστάσεις, πάχη, υλικά ή ειδικές διατρήσεις, επικοινωνήστε με την ESTEEL για προσφορά.

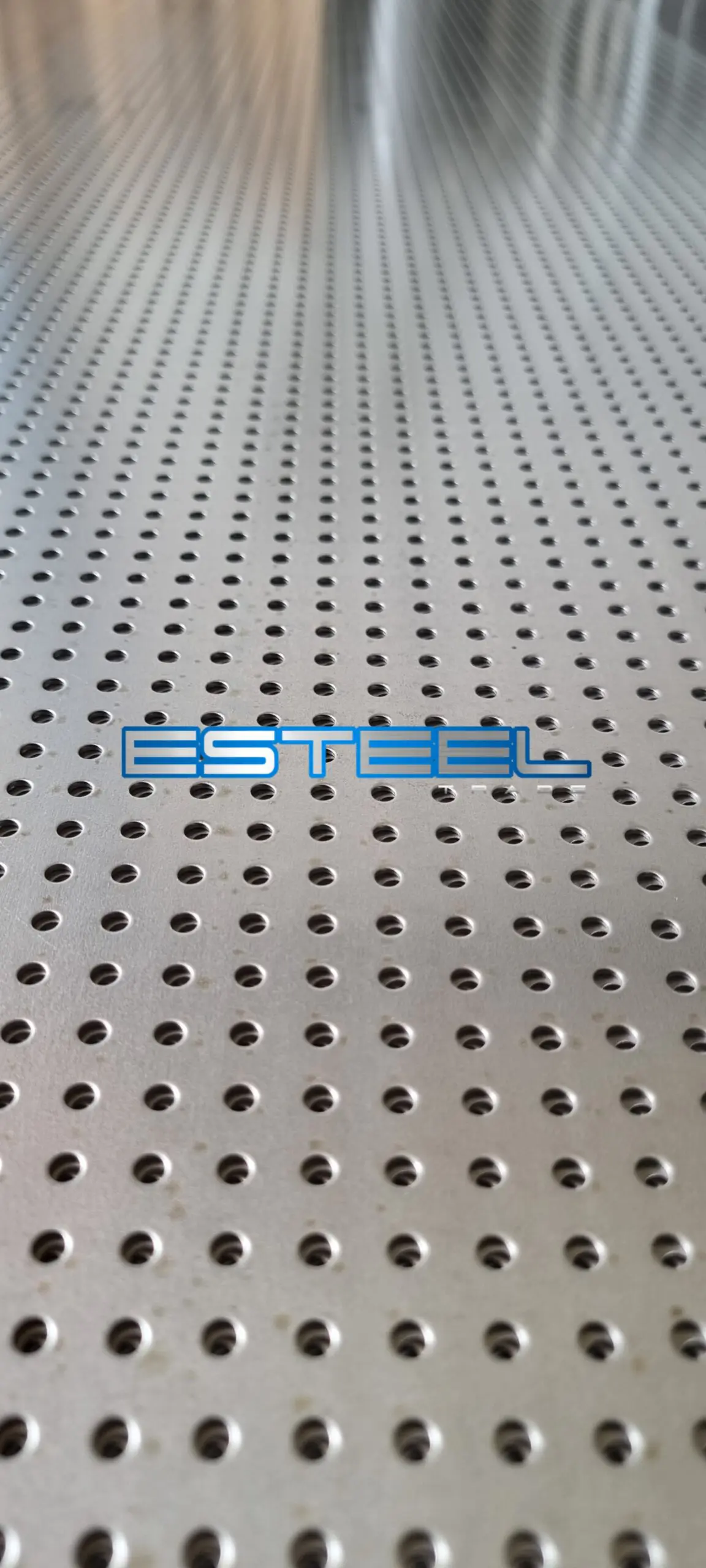

Τι είναι η Παράλληλη Διάταξη Οπών;

Στην παράλληλη διάταξη, οι στρογγυλές οπές είναι ευθυγραμμισμένες σε οριζόντιες και κάθετες σειρές.

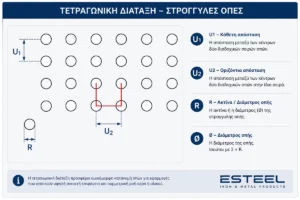

Τα βασικά χαρακτηριστικά που απεικονίζονται στο τεχνικό σχέδιο είναι:

• D – Διάμετρος οπής: η διάμετρος της στρογγυλής οπής.
• U – Βήμα οπών: η απόσταση από κέντρο σε κέντρο μεταξύ δύο διαδοχικών οπών, τόσο οριζόντια όσο και κάθετα.

Η σχέση μεταξύ της διαμέτρου D και του βήματος U καθορίζει την πυκνότητα της διάτρησης και το ποσοστό ανοικτής επιφάνειας της λαμαρίνας.

Για εφαρμογές όπως stand προβολής, διάτρητα panels εργαλείων, πλάτες πάγκων και εργαλειοθήκες, η σωστή επιλογή διαμέτρου και βήματος είναι ιδιαίτερα σημαντική για τη συμβατότητα με γάντζους, στηρίγματα και λοιπά εξαρτήματα.

Διάμετρος Οπής Φ και Βήμα Διάτρησης

Η επιλογή της κατάλληλης διάτρητης λαμαρίνας εξαρτάται από τη διάμετρο της οπής, την απόσταση μεταξύ των οπών, το πάχος του φύλλου και την εφαρμογή.

Βασικά τεχνικά χαρακτηριστικά:

• d – Διάμετρος οπής: η διάμετρος της στρογγυλής οπής.
• p – Βήμα διάτρησης: η απόσταση μεταξύ των κέντρων των διαδοχικών οπών.
• Πάχος λαμαρίνας: το πάχος του μεταλλικού φύλλου.
• Διάσταση φύλλου: οι συνολικές διαστάσεις της λαμαρίνας.
• Ανοικτή επιφάνεια: το ποσοστό της επιφάνειας που καταλαμβάνουν οι οπές.

Για εφαρμογές όπως panels εργαλείων και stand προβολής, η σωστή σχέση μεταξύ διαμέτρου οπής και βήματος είναι σημαντική για τη συμβατότητα με γάντζους, στηρίγματα και άλλα εξαρτήματα.

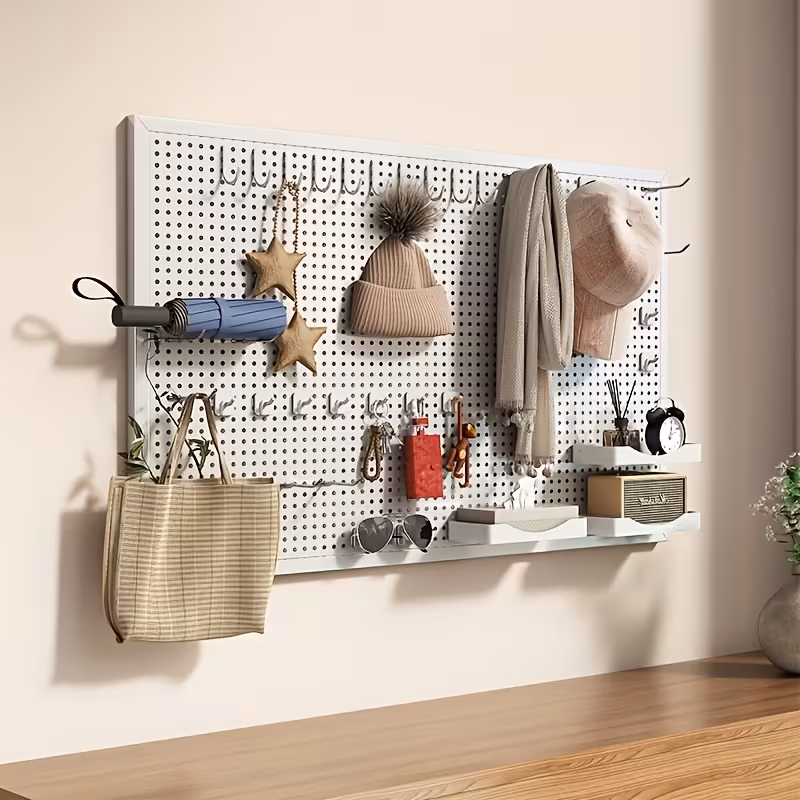

Διάτρητη Λαμαρίνα για Stand Προβολής & Εκθετήρια

Μία από τις σημαντικότερες εφαρμογές της διάτρητης λαμαρίνας παράλληλης διάταξης είναι η κατασκευή stand προβολής και εκθετηρίων προϊόντων.

Η ομοιόμορφη διάταξη των οπών επιτρέπει την τοποθέτηση γάντζων, ραφιών και άλλων εξαρτημάτων σε διαφορετικές θέσεις, προσφέροντας ευελιξία στην παρουσίαση προϊόντων.

Χρησιμοποιείται μεταξύ άλλων σε:

• stand προβολής προϊόντων
• μεταλλικά εκθετήρια
• displays καταστημάτων
• επιτοίχια συστήματα παρουσίασης
• εξοπλισμό εμπορικών χώρων
• μεταλλικά panels με γάντζους

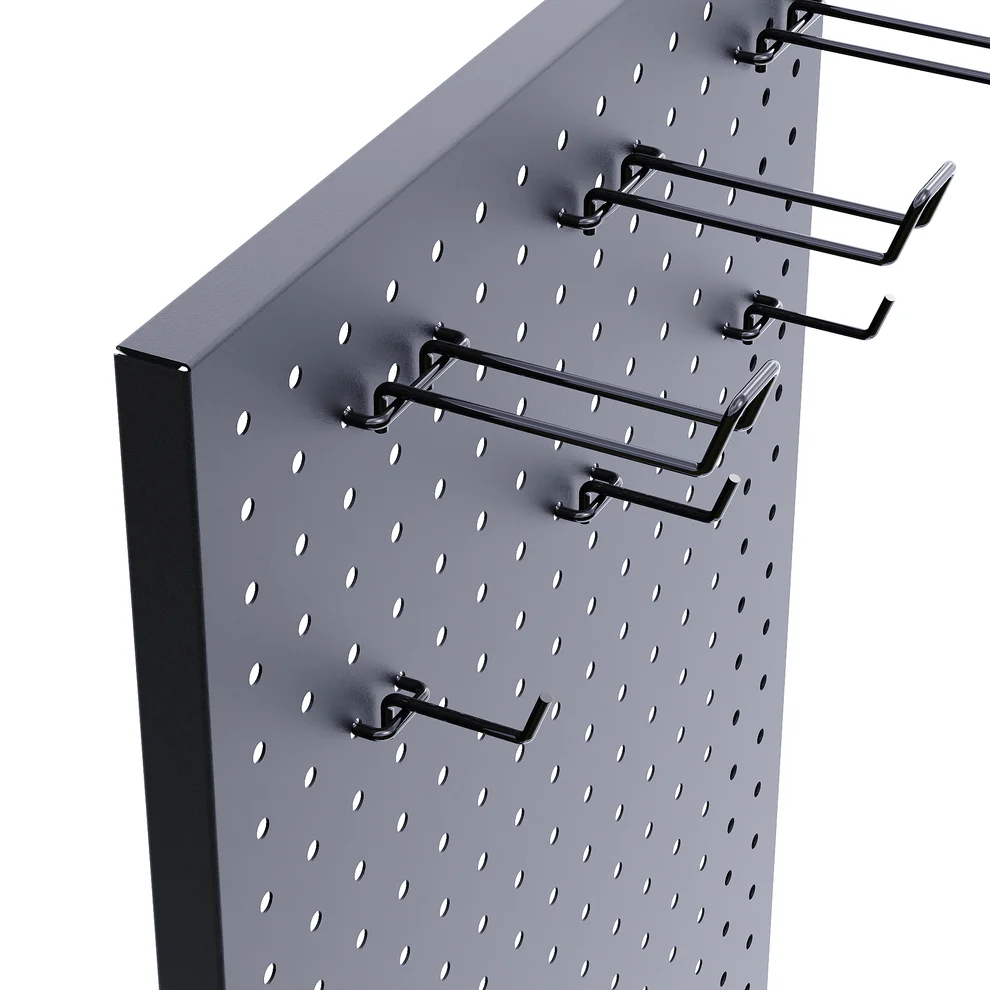

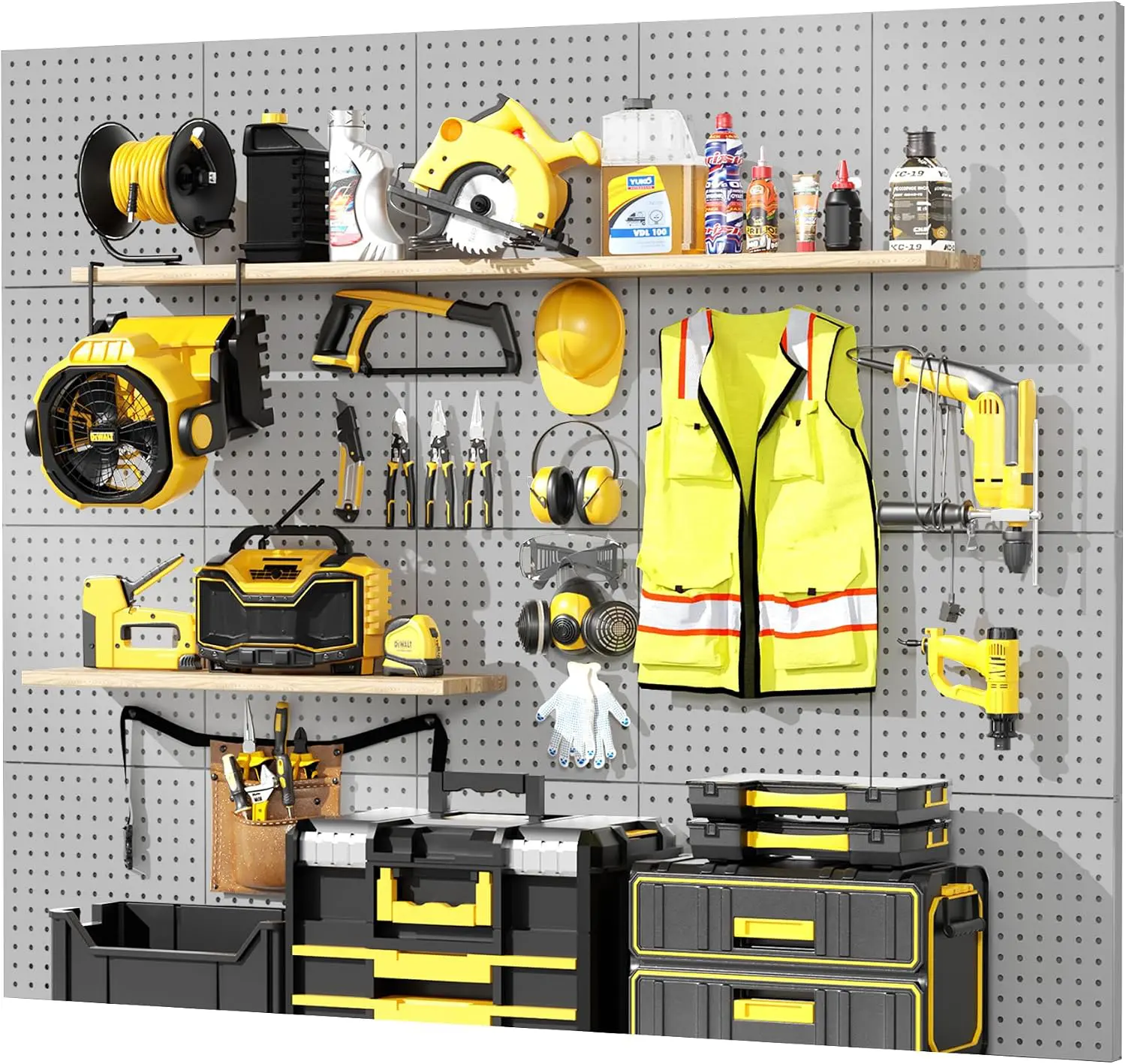

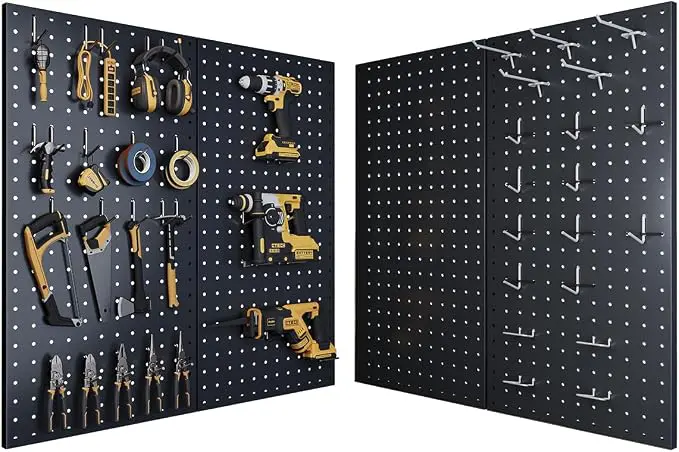

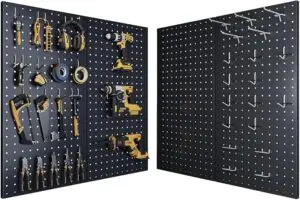

Διάτρητα Panels για Εργαλεία & Πλάτες Πάγκων

Οι διάτρητες λαμαρίνες με παράλληλη διάταξη χρησιμοποιούνται ευρέως ως πλάτες πάγκων εργασίας και εργαλειοθηκών.

Η συστηματική διάταξη των οπών επιτρέπει την οργανωμένη τοποθέτηση εργαλείων με κατάλληλους γάντζους και εξαρτήματα, προσφέροντας εύκολη πρόσβαση και δυνατότητα αλλαγής της διάταξης ανάλογα με τις ανάγκες του χρήστη.

Ενδεικτικές εφαρμογές:

• πλάτες πάγκων εργασίας
• panels εργαλειοθηκών
• διάτρητοι πίνακες εργαλείων
• μεταλλικές πλάτες ντουλαπιών
• εξοπλισμός συνεργείων
• βιομηχανικοί σταθμοί εργασίας
• αποθηκευτικά συστήματα εργαλείων

Άλλες Εφαρμογές Διάτρητης Λαμαρίνας Παράλληλης Διάταξης

Άλλες Εφαρμογές Διάτρητης Λαμαρίνας Παράλληλης Διάταξης

Εκτός από τα συστήματα προβολής και οργάνωσης εργαλείων, οι διάτρητες λαμαρίνες παράλληλης διάταξης μπορούν να χρησιμοποιηθούν σε:

• προστατευτικά μηχανημάτων
• συστήματα αερισμού και εξαερισμού
• μεταλλικά διαχωριστικά
• μεταλλικά έπιπλα
• βιομηχανικό εξοπλισμό
• μεταλλικές κατασκευές
• αρχιτεκτονικές εφαρμογές

Υλικά Διάτρητης Λαμαρίνας

Ανάλογα με τη διαθεσιμότητα και τις απαιτήσεις της εφαρμογής, οι διάτρητες λαμαρίνες μπορούν να διατίθενται σε:

• Μαύρη λαμαρίνα
• DCP ψυχρής έλασης
• Γαλβανιζέ λαμαρίνα
• Ανοξείδωτη λαμαρίνα
• Αλουμίνιο

Για ειδικές απαιτήσεις υλικού, διάστασης ή διάτρησης ζητήστε προσφορά από την ESTEEL.

Διαστάσεις, Πάχη και Ειδικές Παραγγελίες

Οι διαθέσιμοι συνδυασμοί διαμέτρου οπής, βήματος, πάχους, υλικού και διάστασης εμφανίζονται στον πίνακα προϊόντων.

Ενδεικτικές διαστάσεις φύλλων:

1000 × 2000 mm
1250 × 2500 mm

Μεγαλύτερες διαστάσεις ή διαφορετικοί συνδυασμοί μπορούν να εξεταστούν κατόπιν παραγγελίας και ανάλογα με τη διαθεσιμότητα.

Παραγγελία Διάτρητης Λαμαρίνας από την ESTEEL

Επιλέξτε από τον πίνακα το προϊόν που αντιστοιχεί στη διάμετρο οπής, το βήμα, το πάχος, το υλικό και τη διάσταση που χρειάζεστε.

Για ποσότητες, ειδικές διαστάσεις ή διαφορετικές τεχνικές προδιαγραφές, επικοινωνήστε με την ESTEEL για διαθεσιμότητα και προσφορά.

Ζητήστε Προσφορά

Άλλες Διατάξεις Στρογγυλών Οπών

Δείτε επίσης:

Διάτρητες Λαμαρίνες – Στρογγυλές Οπές – Τριγωνική Διάταξη

Διάτρητες Λαμαρίνες – Στρογγυλές Οπές – Διάταξη Ζ

Όλες οι Διάτρητες Λαμαρίνες με Στρογγυλές Οπές

FAQ

Πού χρησιμοποιούνται περισσότερο οι διάτρητες λαμαρίνες παράλληλης διάταξης;

Χρησιμοποιούνται ιδιαίτερα σε stand προβολής, εκθετήρια καταστημάτων, διάτρητα panels εργαλείων, πλάτες πάγκων εργασίας και εργαλειοθηκών, καθώς και σε βιομηχανικό εξοπλισμό και μεταλλικές κατασκευές.

Γιατί χρησιμοποιείται η παράλληλη διάταξη σε panels εργαλείων;

Η ευθυγραμμισμένη διάταξη των οπών διευκολύνει την οργανωμένη τοποθέτηση γάντζων και εξαρτημάτων και επιτρέπει την εύκολη αλλαγή της θέσης των εργαλείων.

Τι σημαίνει Φ στη διάτρητη λαμαρίνα;

Το Φ αναφέρεται στη διάμετρο της στρογγυλής οπής. Για παράδειγμα, Φ5 σημαίνει στρογγυλή οπή διαμέτρου 5 mm.

Τι είναι το βήμα της διάτρησης;

Το βήμα είναι η απόσταση μεταξύ των κέντρων διαδοχικών οπών. Στην παράλληλη διάταξη οι οπές είναι ευθυγραμμισμένες σε σειρές και στήλες.

Ποια είναι η διαφορά παράλληλης και τριγωνικής διάταξης;

Στην παράλληλη διάταξη οι οπές ευθυγραμμίζονται σε οριζόντιες και κάθετες σειρές. Στην τριγωνική διάταξη οι διαδοχικές σειρές είναι μετατοπισμένες και σχηματίζουν τριγωνικό μοτίβο.

Μπορώ να παραγγείλω διαφορετική διάμετρο οπής, βήμα ή διάσταση;

Ανάλογα με την ποσότητα και τις τεχνικές απαιτήσεις μπορούν να εξεταστούν ειδικές διαστάσεις, πάχη, υλικά και διατρήσεις κατόπιν προσφοράς.
