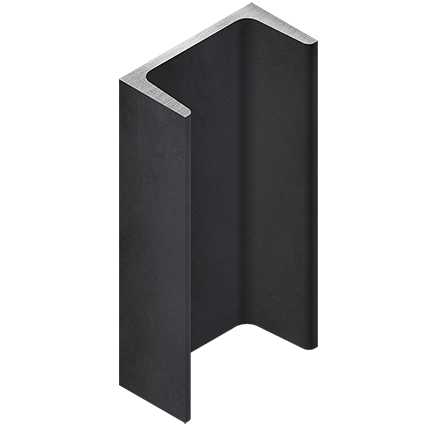

Τι είναι οι δοκοί UPN
Οι δοκοί UPN αποτελούν διατομές δομικού χάλυβα με σχήμα “U”, κατάλληλες για ενισχύσεις, πλαίσια, δευτερεύουσες φέρουσες εφαρμογές και μεταλλικές κατασκευές όπου απαιτείται συνδυασμός αντοχής και λειτουργικότητας.
Η ESTEEL Trade διαθέτει δοκούς UPN σε τυποποιημένες διατομές, με έμφαση στην ποιότητα, την άμεση διαθεσιμότητα και την τεχνική υποστήριξη.
Τεχνικά Χαρακτηριστικά Δοκών UPN
Οι δοκοί κατασκευών UPN χαρακτηρίζονται από ανοιχτή διατομή τύπου “U”, προσφέροντας καλή αντοχή σε κάμψη και ευελιξία στην εφαρμογή. Η γεωμετρία τους τις καθιστά κατάλληλες για πλαίσια, ενισχύσεις και βοηθητικές μεταλλικές κατασκευές.
Γεωμετρία και συμπεριφορά δοκών UPN
Η ασύμμετρη διατομή των δοκών UPN επηρεάζει την κατανομή φορτίων και απαιτεί σωστή στατική μελέτη για βέλτιστη απόδοση σε φέρουσες και δευτερεύουσες εφαρμογές.
Αντοχή σε κάμψη και λειτουργικά φορτία
Οι δοκοί χάλυβα UPN χρησιμοποιούνται ευρέως σε εφαρμογές όπου απαιτείται ελεγχόμενη μηχανική συμπεριφορά, αντοχή και πρακτικότητα στην κατασκευή.
Επιλογή διατομής UPN βάσει στατικής μελέτης
Η σωστή επιλογή διατομής UPN γίνεται σύμφωνα με τα φορτία, τα ανοίγματα και τις συνθήκες λειτουργίας του έργου, διασφαλίζοντας ασφάλεια και μακροχρόνια αξιοπιστία.
Τυποποιημένες Διατομές UPN
Ενδεικτική γεωμετρία τυποποιημένης διατομής δοκού UPN
Οι χαλύβδινες διατομές UPN διατίθενται σε τυποποιημένες διαστάσεις σύμφωνα με τα ευρωπαϊκά πρότυπα, εξασφαλίζοντας συμβατότητα με στατικές μελέτες και προβλέψιμη μηχανική συμπεριφορά.
Διαστάσεις & Βάρη Δοκών UPN (kg/m)
Οι δοκοί UPN (U-Profile Normal) είναι ευρωπαϊκές χαλύβδινες διατομές τύπου καναλιού (U) που χρησιμοποιούνται σε μεταλλικές κατασκευές, ενισχύσεις, πλαίσια και βιομηχανικές εφαρμογές.
Ο παρακάτω πίνακας παρουσιάζει τα θεωρητικά βάρη ανά μέτρο (kg/m) και βασικές γεωμετρικές διαστάσεις σύμφωνα με το πρότυπο EN 10365.
Τα kg/m χρησιμοποιούνται για:
υπολογισμό συνολικού φορτίου
κοστολόγηση μεταλλικού σκελετού
εκτίμηση κόστους μεταφοράς
στατική προμελέτη
| Δοκός UPN | Βάρος (kg/m) | Βάρος 6m (kg) | Βάρος 12m (kg) |
|---|---|---|---|
| UPN 80 | 8,64 | 51,84 | 103,68 |
| UPN 100 | 10,6 | 63,6 | 127,2 |
| UPN 120 | 13,4 | 80,4 | 160,8 |
| UPN 140 | 16,0 | 96,0 | 192,0 |
| UPN 160 | 18,8 | 112,8 | 225,6 |
| UPN 180 | 22,0 | 132,0 | 264,0 |
| UPN 200 | 25,3 | 151,8 | 303,6 |
| UPN 220 | 29,4 | 176,4 | 352,8 |
| UPN 240 | 33,2 | 199,2 | 398,4 |
| UPN 260 | 37,9 | 227,4 | 454,8 |
| UPN 280 | 41,8 | 250,8 | 501,6 |
| UPN 300 | 46,2 | 277,2 | 554,4 |
| UPN 320 | 59,5 | 357,0 | 714,0 |
| UPN 350 | 60,6 | 363,6 | 727,2 |
| UPN 380 | 63,1 | 378,6 | 757,2 |
| UPN 400 | 71,8 | 430,8 | 861,6 |
Σημείωση: Τα παραπάνω βάρη είναι θεωρητικά (kg/m) και χρησιμοποιούνται για προμελέτη, κοστολόγηση και τεχνική αξιολόγηση. Για διαθεσιμότητα, κοπές και προσφορά δείτε τις διαθέσιμες δοκούς UPN στο κατάστημα.
Δημοφιλείς διαστάσεις UPN και βάρος ανά μέτρο
Οι πιο συχνές αναζητήσεις για δοκούς UPN αφορούν διαστάσεις όπως UPN 120, UPN 160, UPN 200, UPN 240 και UPN 300, με έμφαση στο βάρος kg/m, στο συνολικό βάρος για 6m ή 12m και στις διαθέσιμες διαστάσεις.
Υπολογιστής Βάρους Δοκού UPN (kg/m) – Κιλά ανά μέτρο & συνολικό βάρος
Με τον Υπολογιστή Βάρους Δοκού UPN της ESTEEL μπορείτε να υπολογίσετε άμεσα πόσα κιλά είναι μια δοκός UPN για οποιοδήποτε μήκος (π.χ. 6m ή 12m) και για οποιαδήποτε ποσότητα τεμαχίων.
Ο υπολογισμός βασίζεται στο θεωρητικό βάρος ανά μέτρο (kg/m) των τυποποιημένων διατομών UPN σύμφωνα με EN 10365 και είναι ιδανικός για:
προμελέτη και τεχνικούς υπολογισμούς
εκτίμηση φορτίου μεταφοράς και ανύψωσης
κοστολόγηση μεταλλικών κατασκευών
σύνταξη προσφορών και προϋπολογισμών έργου
Ο υπολογιστής καλύπτει συχνές αναζητήσεις όπως:
UPN 200 βάρος
UPN 240 πόσα κιλά είναι σε 12 μέτρα
UPN 300 βάρος ανά μέτρο (kg/m)
πόσο ζυγίζει UPN 160 σε 6m
📌 Σημείωση: Το αποτέλεσμα είναι θεωρητικό (kg/m × μήκος × τεμάχια). Το πραγματικό βάρος μπορεί να παρουσιάζει μικρές αποκλίσεις ανά παρτίδα παραγωγής.
Υπολογιστής Βάρους UPN
Συνολικό βάρος: — kg
Παραδείγματα Υπολογισμού Βάρους UPN
Διαφορά δοκών UPN και IPE
Οι δοκοί UPN είναι διατομές τύπου U (κανάλι), ενώ οι IPE είναι διατομές τύπου Ι.
Η βασική διαφορά είναι:
Οι IPE χρησιμοποιούνται κυρίως ως κύριες δοκοί κάμψης.
Οι UPN χρησιμοποιούνται συχνά ως ενισχύσεις, πλαίσια, υποστηρίγματα και πλευρικά στοιχεία.
Για το ίδιο ύψος διατομής, το kg/m μπορεί να διαφέρει σημαντικά, επομένως ο σωστός υπολογισμός βάρους είναι κρίσιμος για την επιλογή της κατάλληλης διατομής.
Χρήσεις & Εφαρμογές Δοκών UPN
Οι δοκοί τύπου U χρησιμοποιούνται σε:
μεταλλικά πλαίσια και φέροντες σκελετούς
ενισχύσεις υφιστάμενων κατασκευών
βιομηχανικές και τεχνικές εφαρμογές
βοηθητικά δομικά στοιχεία μεταλλικών έργων
Η επιλογή τους γίνεται με γνώμονα τις απαιτήσεις αντοχής και τη λειτουργικότητα της κατασκευής.
Πρότυπα Ποιότητας & Υλικό
Η σειρά UPN κατασκευάζονται από δομικό χάλυβα που συμμορφώνεται με τα ισχύοντα ευρωπαϊκά πρότυπα ποιότητας.
Η ποιότητα του υλικού συμβάλλει στην αντοχή, την ασφάλεια και τη μακροχρόνια αξιοπιστία των μεταλλικών κατασκευών.
Οι δοκοί τύπου UPN κατασκευάζονται από δομικό χάλυβα σύμφωνα με τα ευρωπαϊκά πρότυπα ποιότητας και τις βέλτιστες πρακτικές της χαλυβουργίας, όπως αυτές ορίζονται από τον EUROFER (European Steel Association), τον θεσμικό φορέα εκπροσώπησης της ευρωπαϊκής βιομηχανίας χάλυβα.
Διαθεσιμότητα & Τεχνική Υποστήριξη
Η ESTEEL Trade υποστηρίζει επαγγελματίες και τεχνικά έργα με δοκούς UPN κατάλληλες για απαιτητικές εφαρμογές.
Για πληροφορίες σχετικά με διαθεσιμότητα, τεχνικά χαρακτηριστικά και υποστήριξη έργων, η ομάδα της ESTEEL Trade βρίσκεται στη διάθεσή σας.
Δείτε επίσης τις Δοκούς IPE για εφαρμογές με συμμετρική διατομή.
Δείτε όλες τις διαθέσιμες διατομές στις Δοκούς Κατασκευών.
Διαθέσιμες διαστάσεις δοκών UPN, βάρη κιλά ανά μέτρο.
Σχετικοί τύποι δοκών
Οι δοκοί αυτού του τύπου UPN ανήκουν στην ευρύτερη οικογένεια δοκών κατασκευών. Ανάλογα με τις στατικές απαιτήσεις, τη φέρουσα ικανότητα και τη γεωμετρία του έργου, ενδέχεται να χρησιμοποιηθούν και οι παρακάτω τύποι δοκών:
• Δοκοί IPE – Ευρέως χρησιμοποιούμενες δοκοί με καλή αναλογία αντοχής προς βάρος, κατάλληλες για φέρουσες μεταλλικές κατασκευές.
• Δοκοί IPN – Κατάλληλες για εφαρμογές με διαφορετική κατανομή φορτίων και ειδικές στατικές απαιτήσεις.
• Δοκοί HEA – Προσφέρουν αυξημένη φέρουσα ικανότητα με μεγαλύτερα πέλματα, ιδανικές για υποστυλώματα και βαριά φορτία.
• Δοκοί HEB – Βαρέως τύπου δοκοί για απαιτητικές μεταλλικές κατασκευές και έργα υψηλών φορτίων.
