Τι είναι οι δοκοί IPN

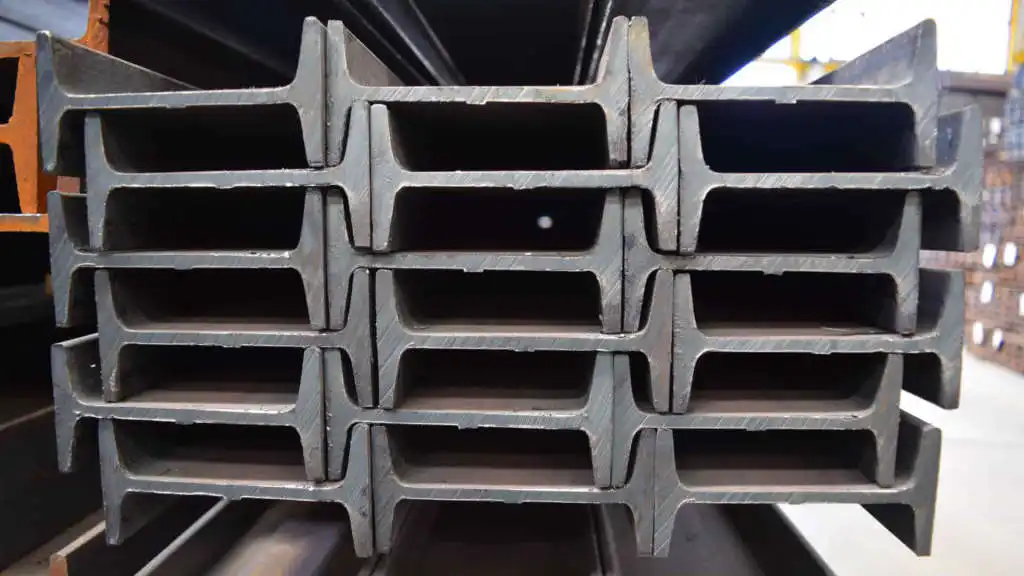

Οι δοκοί IPN αποτελούν διατομές δομικού χάλυβα ευρωπαϊκού τύπου, με κεκλιμένα πέλματα, και χρησιμοποιούνται κυρίως σε φέρουσες μεταλλικές κατασκευές, ενισχύσεις και τεχνικά έργα με ειδικές στατικές απαιτήσεις.
Η ESTEEL Trade διαθέτει δοκούς IPN σε μεγάλη ποικιλία διαστάσεων, με έμφαση στην ποιότητα, την άμεση διαθεσιμότητα και την τεχνική υποστήριξη.
Τεχνικά Χαρακτηριστικά Δοκών IPN
Οι δοκοί τύπου IPN χαρακτηρίζονται από κεκλιμένα πέλματα, γεγονός που επηρεάζει τη συμπεριφορά τους υπό φορτίο και τις καθιστά κατάλληλες για συγκεκριμένες στατικές εφαρμογές.
Χρησιμοποιούνται συχνά σε ενισχύσεις μεταλλικών κατασκευών, παλαιότερα κτίρια και τεχνικά έργα όπου απαιτείται ελεγχόμενη αντοχή σε κάμψη.
Γεωμετρία και μηχανική συμπεριφορά δοκών IPN
Η γεωμετρία των δοκών IPN διαφέρει από τις IPE λόγω των κεκλιμένων πελμάτων, επηρεάζοντας την κατανομή των φορτίων και τη συνολική ακαμψία της κατασκευής.
Η σωστή επιλογή διατομής IPN γίνεται βάσει στατικής μελέτης και των απαιτήσεων του έργου.
Αντοχή σε κάμψη και κατανομή φορτίων στις δοκούς IPN
Η γεωμετρία των δοκών IPN συμβάλλει στην αποτελεσματική κατανομή φορτίων και στην αυξημένη αντοχή σε κάμψη. Χρησιμοποιούνται σε εφαρμογές όπου απαιτείται ελεγχόμενη μηχανική συμπεριφορά και δομική επάρκεια.
Επιλογή διατομής IPN βάσει στατικής μελέτης
Η επιλογή της κατάλληλης διατομής IPN γίνεται σύμφωνα με τις απαιτήσεις της στατικής μελέτης, τα φορτία και τα ανοίγματα του έργου, εξασφαλίζοντας ασφάλεια και μακροχρόνια αξιοπιστία της κατασκευής.
Η επιλογή γίνεται πάντα σε συνεργασία με τον μελετητή μηχανικό και σύμφωνα με τα ισχύοντα ευρωπαϊκά πρότυπα.
Τυποποιημένες Διατομές IPN

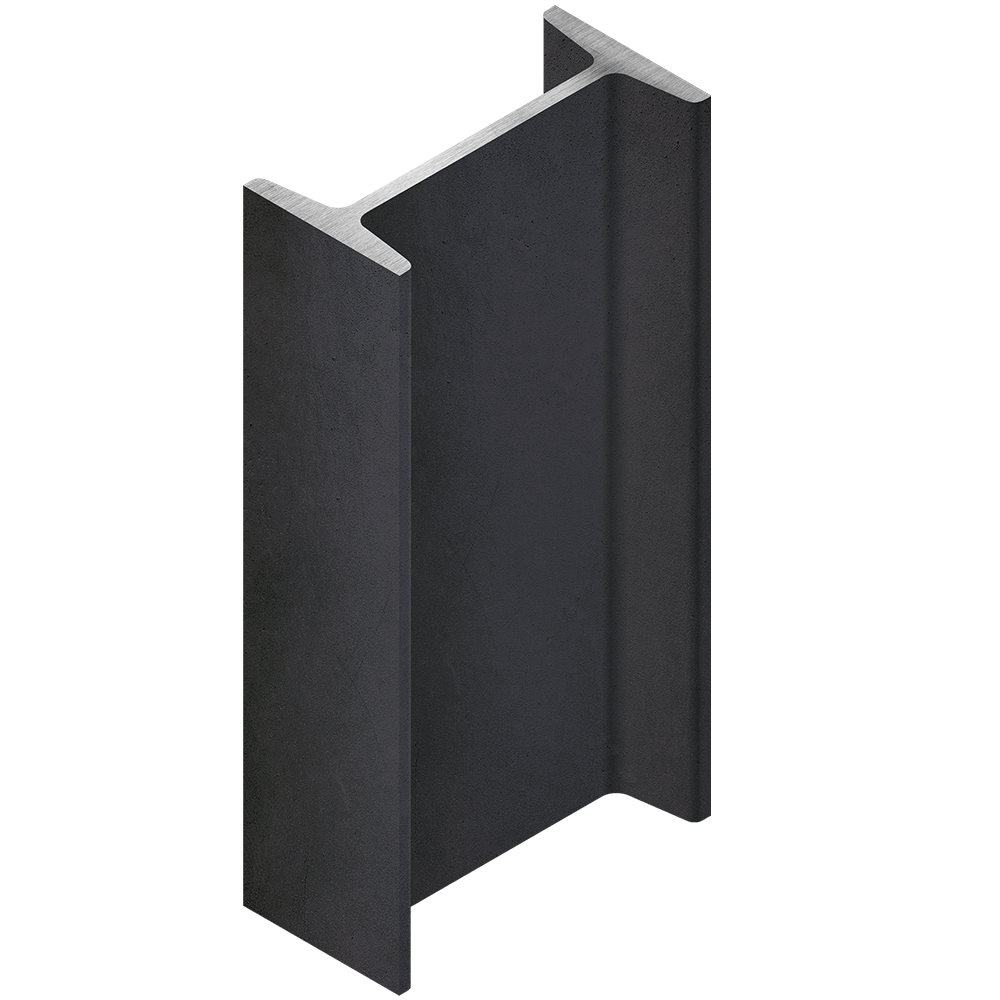

Ενδεικτική γεωμετρία τυποποιημένης διατομής δοκού IPN
Οι δοκοί κατασκευών IPN διατίθενται σε τυποποιημένες διατομές σύμφωνα με τα ευρωπαϊκά πρότυπα, καλύπτοντας ανάγκες σε μεταλλικές κατασκευές, ενισχύσεις και ειδικές εφαρμογές.
Η τυποποίηση εξασφαλίζει συμβατότητα με στατικές μελέτες και προβλέψιμη μηχανική συμπεριφορά.
Διαστάσεις & βάρη δοκών IPN (kg/m)
Τα παρακάτω στοιχεία αφορούν τυποποιημένες διατομές δοκών IPN σύμφωνα με EN 10365. Ο πίνακας περιλαμβάνει το θεωρητικό βάρος ανά μέτρο (kg/m) και τις βασικές γεωμετρικές διαστάσεις (h, b, tw, tf) όπως χρησιμοποιούνται σε προμελέτη, στατικούς υπολογισμούς, κοστολόγηση και εκτίμηση φορτίου μεταφοράς.
| Δοκός IPN | Βάρος (kg/m) | Ύψος h (mm) | Πλάτος b (mm) | Πάχος κορμού tw (mm) | Πάχος πέλματος tf (mm) |
|---|---|---|---|---|---|
| IPN 80 | 5,94 | 80 | 42 | 3,9 | 5,9 |
| IPN 100 | 8,34 | 100 | 50 | 4,5 | 6,8 |
| IPN 120 | 11,1 | 120 | 58 | 5,1 | 7,7 |
| IPN 140 | 14,3 | 140 | 66 | 5,7 | 8,6 |
| IPN 160 | 17,9 | 160 | 74 | 6,3 | 9,5 |
| IPN 180 | 21,9 | 180 | 82 | 6,9 | 10,4 |
| IPN 200 | 26,2 | 200 | 90 | 7,5 | 11,3 |
| IPN 220 | 31,1 | 220 | 98 | 8,1 | 12,2 |
| IPN 240 | 36,2 | 240 | 106 | 8,7 | 13,1 |
| IPN 260 | 41,9 | 260 | 113 | 9,4 | 14,1 |
| IPN 280 | 47,9 | 280 | 119 | 10,1 | 15,2 |
| IPN 300 | 54,2 | 300 | 125 | 10,8 | 16,2 |
| IPN 320 | 61,0 | 320 | 131 | 11,5 | 17,3 |
| IPN 340 | 68,0 | 340 | 137 | 12,2 | 18,3 |
| IPN 360 | 76,1 | 360 | 143 | 13,0 | 19,5 |
| IPN 380 | 84,0 | 380 | 149 | 13,7 | 20,5 |
| IPN 400 | 92,4 | 400 | 155 | 14,4 | 21,6 |
| IPN 450 | 115,0 | 450 | 170 | 16,2 | 24,3 |
| IPN 500 | 141,0 | 500 | 185 | 18,0 | 27,0 |
| IPN 550 | 166,0 | 550 | 200 | 19,0 | 30,0 |
Υπολογιστής Βάρους Δοκού IPN (kg/m) – κιλά ανά μέτρο & συνολικό βάρος
Με τον Υπολογιστή Βάρους Δοκού IPN της ESTEEL μπορείτε να υπολογίσετε άμεσα πόσα κιλά είναι μια δοκός IPN σε οποιοδήποτε μήκος (π.χ. 6m ή 12m) και για οποιαδήποτε ποσότητα τεμαχίων.
Ο υπολογισμός βασίζεται στο θεωρητικό βάρος ανά μέτρο (kg/m) των τυποποιημένων διατομών IPN (EN 10365) και είναι ιδανικός για προμελέτη, κοστολόγηση, μεταφορά και τεχνική προσφορά.
Υπολογιστής Βάρους Δοκού IPN (kg/m)
Επιλέξτε διατομή IPN και συμπληρώστε μήκος και τεμάχια. Τα αποτελέσματα ενημερώνονται αυτόματα.
Παραδείγματα Υπολογισμού Βάρους IPN
Διαφορά δοκών IPE και IPN
Οι δοκοί IPE και IPN είναι και οι δύο ευρωπαϊκές διατομές τύπου “Ι”, όμως διαφέρουν κυρίως στη γεωμετρία των πελμάτων και στον τρόπο που «δουλεύουν» στα φορτία.
IPE: έχει πιο σύγχρονη/τυποποιημένη γεωμετρία με πέλματα που θεωρούνται πιο “παράλληλα” και είναι το πιο διαδεδομένο προφίλ σε σύγχρονες μεταλλικές κατασκευές.
IPN: είναι παλαιότερος τύπος με πιο “κωνικά” (tapered) πέλματα και συναντάται συχνά σε παλιότερες κατασκευές ή όταν ζητείται συγκεκριμένη διατομή IPN.
Τι σημαίνει πρακτικά για βάρος και επιλογή:
Για το ίδιο ονομαστικό μέγεθος (π.χ. 200), το kg/m μπορεί να διαφέρει μεταξύ IPE και IPN, άρα αλλάζει και το συνολικό βάρος σε 6m/12m.
Η σωστή επιλογή γίνεται με βάση στατικές απαιτήσεις, διαθεσιμότητα και προδιαγραφές έργου, όχι μόνο με βάση τα κιλά.
👉 Για να συγκρίνετε άμεσα, χρησιμοποιήστε τους πίνακες kg/m και τον υπολογιστή βάρους σε κάθε σελίδα (IPE ή IPN) και δείτε πόσα κιλά βγαίνουν για το ίδιο μήκος.
Χρήσεις & Εφαρμογές δοκών IPN σε μεταλλικές κατασκευές
Οι δοκοί IPN χρησιμοποιούνται σε φέρουσες μεταλλικές κατασκευές, βιομηχανικά κτίρια, αποθήκες, ενισχύσεις υφιστάμενων κατασκευών και τεχνικά έργα.
Η επιλογή δοκού IPN γίνεται βάσει στατικών απαιτήσεων, φορτίων και συνθηκών λειτουργίας του έργου.
Πρότυπα Ποιότητας & Υλικό
Οι δοκοί τύπου IPN κατασκευάζονται από δομικό χάλυβα που συμμορφώνεται με τα ισχύοντα ευρωπαϊκά πρότυπα ποιότητας.
Η ποιότητα του υλικού συμβάλλει στην αντοχή, την ασφάλεια και τη μακροχρόνια αξιοπιστία των μεταλλικών κατασκευών.
Οι δοκοί IPN κατασκευάζονται από δομικό χάλυβα σύμφωνα με τα ευρωπαϊκά πρότυπα ποιότητας και τις βέλτιστες πρακτικές της χαλυβουργίας, όπως αυτές ορίζονται από τον EUROFER (European Steel Association), τον θεσμικό φορέα εκπροσώπησης της ευρωπαϊκής βιομηχανίας χάλυβα.
Διαθεσιμότητα & Τεχνική Υποστήριξη
Η ESTEEL Trade υποστηρίζει επαγγελματίες και τεχνικά έργα με δοκούς IPN κατάλληλες για απαιτητικές εφαρμογές.
Για πληροφορίες σχετικά με διαθεσιμότητα, τεχνικά χαρακτηριστικά και υποστήριξη έργων, η ομάδα της ESTEEL Trade βρίσκεται στη διάθεσή σας.
Δείτε επίσης τις [Δοκούς IPE] για εφαρμογές με συμμετρική διατομή και αυξημένη κατανομή φορτίων.
Δείτε όλες τις διαθέσιμες διατομές στις Δοκούς Κατασκευών.
Διαθέσιμες διαστάσεις δοκών IPN, βάρη κιλά ανά μέτρο.
Τύποι δοκών χάλυβα: IPE, IPN, UPN, HEA και HEB
Οι δοκοί IPN ανήκουν στην ευρύτερη οικογένεια δοκών κατασκευών. Ανάλογα με τις στατικές απαιτήσεις, τη φέρουσα ικανότητα και τη γεωμετρία του έργου, ενδέχεται να χρησιμοποιηθούν και οι παρακάτω τύποι δοκών:
• Δοκοί IPE – Ευρέως χρησιμοποιούμενες δοκοί με καλή αναλογία αντοχής προς βάρος, κατάλληλες για φέρουσες μεταλλικές κατασκευές.
• Δοκοί HEA – Προσφέρουν αυξημένη φέρουσα ικανότητα με μεγαλύτερα πέλματα, ιδανικές για υποστυλώματα και βαριά φορτία.
• Δοκοί HEB – Βαρέως τύπου δοκοί για απαιτητικές μεταλλικές κατασκευές και έργα υψηλών φορτίων.
• Δοκοί UPN – Δοκοί τύπου U, κατάλληλες για ενισχύσεις, πλαίσια και βοηθητικές μεταλλικές κατασκευές.
