Δοκοί HEA – Διαστάσεις, Βάρη & Πρότυπα

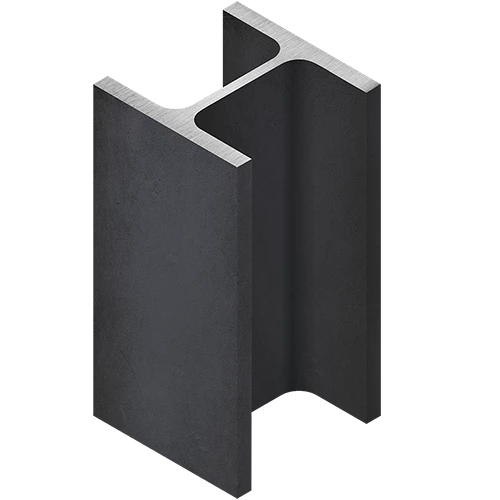

Οι δοκοί HEA (H-Beams / Wide Flange) είναι τυποποιημένες χαλύβδινες δοκοί ευρωπαϊκού τύπου, με “H” διατομή και πλατιά πέλματα, κατάλληλες για φέρουσες μεταλλικές κατασκευές όπου απαιτείται αυξημένη ακαμψία και σταθερότητα.
Δείτε τη βασική κατηγορία Δοκοί Κατασκευών της ESTEEL για όλους τους τύπους διατομών (IPE, IPN, HEA, HEB, UPN), τεχνικές πληροφορίες και διαθέσιμες επιλογές ανά έργο.
Τι είναι οι δοκοί HEA
Οι δοκοί HEA ανήκουν στην οικογένεια των δοκών “H” και χρησιμοποιούνται εκτενώς σε κτίρια, βιομηχανικά έργα και μεταλλικές κατασκευές. Χαρακτηρίζονται από πλατιά πέλματα και γεωμετρία που διευκολύνει τη σύνδεση με ελάσματα, κοχλίες ή συγκολλήσεις σε κόμβους.
Πλεονεκτήματα δοκών HEA
αυξημένη ακαμψία και σταθερότητα λόγω “H” διατομής
πλατιά πέλματα για ευκολότερες συνδέσεις
μεγάλη διαθεσιμότητα τυποποιημένων διαστάσεων
συμβατότητα με ευρωπαϊκά πρότυπα και στατικούς υπολογισμούς
Εφαρμογές δοκών HEA
υποστυλώματα και κύριοι φορείς σε μεταλλικά κτίρια
πλαίσια, κόμβοι και φέρουσες κατασκευές
βιομηχανικές εγκαταστάσεις και τεχνικά έργα
ενισχύσεις/αναβαθμίσεις υφιστάμενων μεταλλικών στοιχείων
Διαστάσεις & θεωρητικά χαρακτηριστικά δοκών HEA
Οι διαστάσεις και τα θεωρητικά χαρακτηριστικά των δοκών HEA καθορίζονται από τυποποιημένους πίνακες που περιλαμβάνουν ύψος διατομής, πλάτος πέλματος, πάχη, θεωρητικό βάρος (kg/m) και ροπές αντίστασης (Wx, Wy) για χρήση σε στατικούς υπολογισμούς.
“Τεχνική αναφορά”:
Τεχνική αναφορά (πρότυπο): Τα γεωμετρικά χαρακτηριστικά βασίζονται στο EN 10365 (CEN/CENELEC)
Διαστάσεις & βάρη δοκών HEA (kg/m)
| Δοκός HEA | Βάρος (kg/m) | Βάρος 6m (kg) | Βάρος 12m (kg) |
|---|---|---|---|
| HEA 100 | 16,7 | 100,2 | 200,4 |
| HEA 120 | 19,9 | 119,4 | 238,8 |
| HEA 140 | 24,7 | 148,2 | 296,4 |
| HEA 160 | 30,4 | 182,4 | 364,8 |
| HEA 180 | 35,5 | 213,0 | 426,0 |
| HEA 200 | 42,3 | 253,8 | 507,6 |
| HEA 220 | 50,5 | 303,0 | 606,0 |
| HEA 240 | 60,3 | 361,8 | 723,6 |
| HEA 260 | 68,2 | 409,2 | 818,4 |
| HEA 280 | 76,4 | 458,4 | 916,8 |
| HEA 300 | 88,3 | 529,8 | 1059,6 |
| HEA 320 | 97,6 | 585,6 | 1171,2 |
| HEA 340 | 105,0 | 630,0 | 1260,0 |
| HEA 360 | 112,0 | 672,0 | 1344,0 |
| HEA 400 | 125,0 | 750,0 | 1500,0 |
| HEA 450 | 140,0 | 840,0 | 1680,0 |
| HEA 500 | 156,0 | 936,0 | 1872,0 |
| HEA 550 | 166,0 | 996,0 | 1992,0 |
| HEA 600 | 178,0 | 1068,0 | 2136,0 |
Σημείωση: Τα παραπάνω βάρη είναι θεωρητικά (kg/m) και χρησιμοποιούνται για προμελέτη, κοστολόγηση και τεχνική αξιολόγηση. Για διαθεσιμότητα, κοπές και προσφορά δείτε τις διαθέσιμες δοκούς HEA στο κατάστημα.
Δημοφιλείς διαστάσεις HEA και βάρος ανά μέτρο
Οι πιο συχνές αναζητήσεις για δοκούς HEA αφορούν διαστάσεις όπως HEA 160, HEA 200, HEA 240, HEA 300 και HEA 400, με έμφαση στο βάρος kg/m, στο συνολικό βάρος για 6m ή 12m και στις διαθέσιμες διαστάσεις.
Υπολογιστής Βάρους Δοκού HEA (kg/m) – Πόσα κιλά είναι η HEA 100–1000;
Με τον Υπολογιστή Βάρους Δοκού HEA της ESTEEL μπορείτε να υπολογίσετε άμεσα πόσα κιλά είναι μια δοκός HEA σε οποιοδήποτε μήκος (π.χ. 6m ή 12m) και για οποιαδήποτε ποσότητα τεμαχίων.
Ο υπολογισμός βασίζεται στο θεωρητικό βάρος (kg/m) σύμφωνα με τους τυποποιημένους πίνακες HEA (EN 10365) και είναι ιδανικός για προμελέτη, στατικούς υπολογισμούς, κοστολόγηση και μεταφορά.
Παραδείγματα που καλύπτει ο υπολογιστής:
HEA 200 βάρος ανά μέτρο
HEA 300 κιλά σε 12 μέτρα
HEA 400 συνολικό βάρος παρτίδας
HEA 160 πόσο ζυγίζει σε 6m
📌 Σημείωση: Τα κιλά είναι θεωρητικά. Το πραγματικό βάρος μπορεί να παρουσιάζει μικρές αποκλίσεις ανά παρτίδα παραγωγής.
Υπολογιστής Βάρους Δοκού HEA
Παραδείγματα Υπολογισμού Βάρους HEA
Η επιλογή της κατάλληλης διατομής HEA γίνεται βάσει στατικών απαιτήσεων, φορτίων και λειτουργικών συνθηκών, διασφαλίζοντας ασφάλεια, στατική επάρκεια και μακροχρόνια αξιοπιστία της κατασκευής.
Διαφορά δοκών HEA και HEB
Οι δοκοί HEA και HEB είναι ευρωπαϊκές διατομές τύπου Η (wide flange beams) με ίδιο ονομαστικό ύψος, αλλά διαφέρουν σημαντικά σε βάρος, πάχη και φέρουσα ικανότητα.
Η βασική διαφορά είναι ότι:
Οι HEA έχουν μικρότερο πάχος πέλματος και κορμού, άρα και μικρότερο βάρος ανά μέτρο (kg/m).
Οι HEB έχουν μεγαλύτερο πάχος πέλματος και κορμού, με αποτέλεσμα αυξημένη αντοχή και μεγαλύτερο βάρος ανά μέτρο.
Πρακτική σύγκριση σε βάρος
Για το ίδιο ονομαστικό μέγεθος (π.χ. 200 mm):
HEA 200 → ~42,3 kg/m
HEB 200 → ~61,3 kg/m
Η HEB είναι αισθητά βαρύτερη και χρησιμοποιείται συχνότερα ως υποστύλωμα ή σε κατασκευές με υψηλά φορτία, ενώ η HEA χρησιμοποιείται συχνά ως κύρια δοκός σε μεταλλικά πλαίσια.
Πότε επιλέγεται η καθεμία
HEA: όταν απαιτείται μικρότερο βάρος και οικονομικότερη λύση με επαρκή φέρουσα ικανότητα.
HEB: όταν απαιτείται αυξημένη αντοχή σε θλίψη ή μεγαλύτερη στατική επάρκεια.
📌 Συμπέρασμα: Η επιλογή μεταξύ HEA και HEB γίνεται με βάση τη στατική μελέτη, τις απαιτήσεις φορτίου και το συνολικό βάρος της κατασκευής, όχι μόνο με βάση το ύψος της διατομής.
Πρότυπο διαστάσεων δοκών HEA – EN 10365
Οι γεωμετρικές διαστάσεις και τα μηχανικά χαρακτηριστικά των δοκών HEA βασίζονται στο ευρωπαϊκό πρότυπο EN 10365, το οποίο καθορίζει τις τυποποιημένες διατομές θερμής έλασης για χαλύβδινες δοκούς και χρησιμοποιείται σε μελέτες και τεχνικές προδιαγραφές στην Ευρωπαϊκή Ένωση.
Ενδεικτική γεωμετρία τυποποιημένης διατομής δοκού HEA
Πίνακας Διαστάσεων & Θεωρητικών Βαρών Δοκών HEA Acc. to EN 10365, pdf
Οι δοκοί HEA διατίθενται σε τυποποιημένες διατομές σύμφωνα με τα ευρωπαϊκά πρότυπα, καλύπτοντας ευρύ φάσμα εφαρμογών σε μεταλλικές κατασκευές. Η τυποποίηση εξασφαλίζει συμβατότητα με στατικές μελέτες και προβλέψιμη μηχανική συμπεριφορά.
EN 10365 vs EN 10025 – Ποια είναι η διαφορά;
EN 10365 – Διαστάσεις & Γεωμετρία
Ορίζει τυποποιημένες διαστάσεις, ανοχές, θεωρητικά βάρη και γεωμετρικά μεγέθη διατομής.
EN 10025 – Ποιότητα χάλυβα
Ορίζει ποιότητες χάλυβα (π.χ. S235/S275/S355), μηχανικές ιδιότητες και απαιτήσεις πιστοποίησης.
Σημείωση
Στις δοκούς HEA της ESTEEL Trade, οι διαστάσεις και τα θεωρητικά βάρη ακολουθούν το EN 10365, ενώ οι διαθέσιμες ποιότητες χάλυβα συμμορφώνονται με το EN 10025.
Κοπές & κατεργασίες δοκών HEA
Η ESTEEL Trade παρέχει δυνατότητα επεξεργασίας δοκών HEA κατόπιν παραγγελίας, ώστε το υλικό να παραδίδεται έτοιμο για χρήση στο έργο. Διατίθεται κοπή σε μήκος, καθώς και κατεργασίες επιφανείας όπως αμμοβολή/βαφή με αστάρι και γαλβάνισμα εν θερμώ, ανάλογα με τις απαιτήσεις της κατασκευής.
Κοπή σε μήκος (με επιπλέον χρέωση)
Αμμοβολή & βαφή με αστάρι (με επιπλέον χρέωση)
Γαλβάνισμα εν θερμώ (με επιπλέον χρέωση)
Διαθέσιμα Προϊόντα Δοκών HEA
Δείτε τις διαθέσιμες δοκούς HEA για άμεση προμήθεια, με επιλογές διατομών, μήκους και τεχνική υποστήριξη από την ESTEEL Trade.
Διαθέσιμες διαστάσεις δοκών HEA, βάρη κιλά ανά μέτρο.
Τύποι δοκών χάλυβα: IPE, IPN, UPN, HEA και HEB
Οι χαλύβδινες δοκοί HEA ανήκουν στην ευρύτερη οικογένεια δοκών κατασκευών. Ανάλογα με τις στατικές απαιτήσεις, τη φέρουσα ικανότητα και τη γεωμετρία του έργου, ενδέχεται να χρησιμοποιηθούν και οι παρακάτω τύποι δοκών:
• Δοκοί IPE – Ευρέως χρησιμοποιούμενες δοκοί με καλή αναλογία αντοχής προς βάρος, κατάλληλες για φέρουσες μεταλλικές κατασκευές.
• Δοκοί IPN – Κατάλληλες για εφαρμογές με διαφορετική κατανομή φορτίων και ειδικές στατικές απαιτήσεις.
• Δοκοί HEB – Βαρέως τύπου δοκοί με μεγαλύτερη μάζα, ιδανικές για απαιτητικές μεταλλικές κατασκευές και έργα υψηλών φορτίων.
• Δοκοί UPN – Δοκοί τύπου U, κατάλληλες για ενισχύσεις, πλαίσια και βοηθητικές μεταλλικές κατασκευές.
